大家好，艾伟拓产品团队今天向大家分享一篇发表于《Nature Biomedical Engineering》的高分研究，题目为《Modular peptide nanofibres that self-assemble on bacterial membranes overcome antimicrobial resistance》（模块化自组装肽纳米纤维通过靶向细菌膜克服耐药性）。该研究由来自西湖大学和哈佛医学院研究团队共同完成。
研究团队设计了一种名为Bip-FK9的模块化抗菌肽，能够在细菌膜上原位自组装形成纳米纤维，选择性破坏MRSA的膜结构，且不诱导耐药性。
一、研究背景
抗生素耐药性（AMR）已成为全球公共卫生的重大威胁，尤其是耐甲氧西林MRSA等耐药菌引起的感染，治疗难度大、死亡率高。传统抗生素主要通过抑制细菌内部特定靶点（如细胞壁合成、蛋白合成等）发挥作用，易因单点突变产生耐药性。
天然抗菌肽（AMPs）通过破坏细菌细胞膜杀灭细菌，不易诱导耐药性，因而被视为有前景的替代方案。然而，AMPs的临床转化面临三大瓶颈：1）分子量大、合成成本高；2）体内稳定性差；3）对哺乳动物细胞膜的非特异性毒性。化学修饰（如糖基化、氟化、脂化）虽能改善部分性能，但常伴随系统毒性。
因此，如何设计出高选择性、低毒、稳定、低成本的抗菌分子，是该领域的核心挑战。
二、核心亮点
1.模块化设计策略
本研究提出了一种模块化自组装肽技术，设计出名为 Bip-FK9 的分子。该分子由三部分组成（图1）：
①膜锚定基团（Bip）：增强与细菌膜的结合；
②自组装连接子（FF，二苯丙氨酸）：促进纳米纤维形成；
③最小阳离子肽（FK9）：来源于天然 AMP 数据库，具有正电荷和疏水特性。
这种设计使得 Bip-FK9 能够选择性地识别细菌膜中的磷脂酰甘油（PG），并在其表面自组装形成纳米纤维，进而破坏膜结构。

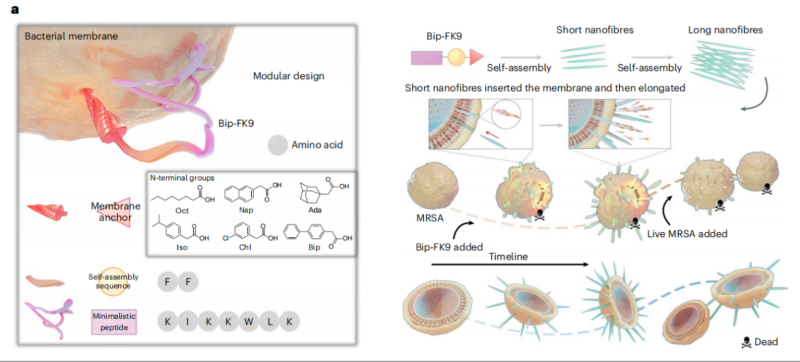

图1 Bip-FK9的设计原理示意图
2. 机制创新：动态插入与膜破坏
通过冷冻电镜（Cryo-EM）(图2）和全原子分子动力学（MD）模拟，研究揭示了 Bip-FK9 的作用机制：
首先在细菌表面形成短纳米纤维；
随后插入并延展为长纤维，破坏膜电位和通透性；
导致细菌代谢紊乱、ROS 升高，最终死亡。
重要的是，Bip-FK9 不与细菌细胞壁成分（如脂磷壁酸、肽聚糖）结合，而是直接靶向 PG，这是一种主要存在于细菌膜、在哺乳动物细胞膜中极少分布的磷脂，从而实现了高选择性杀菌。
3. 卓越的抗菌性能
针对MRSA，Bip-FK9的MIC与MBC均为8 μM，并能清除已形成的生物膜。连续30代传代未诱导耐药性，而环丙沙星第5代即出现耐药。该肽可回收再利用，循环使用6次仍保持高效杀菌。仅需128 μM即可完全清除高浓度MRSA，而万古霉素需512 μM；杀菌速度优于多种经典抗菌肽，且对哺乳动物细胞毒性极低（A549细胞存活率>90%）。

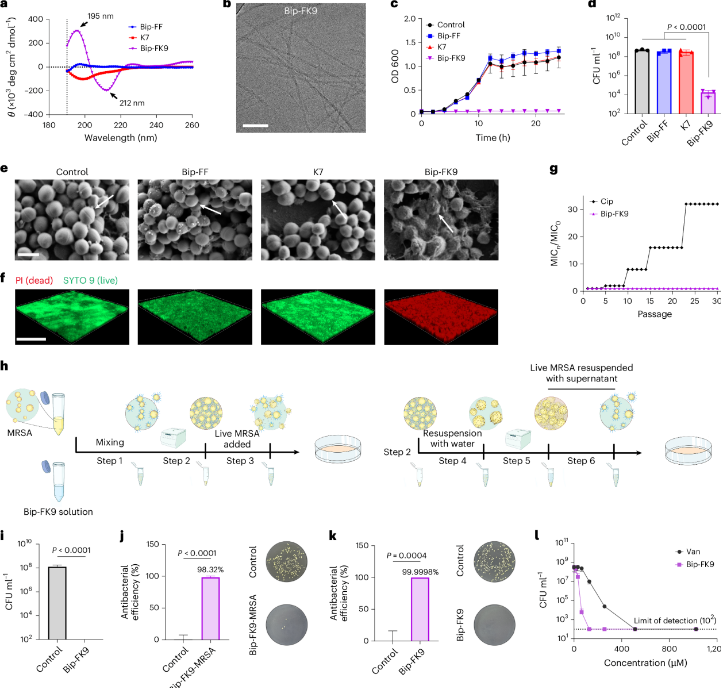

图2 Bip-FK9 的表征及体外杀菌活性
4. 良好的体内疗效与生物安全性
在 MRSA 诱导的致死性肺炎小鼠模型中（图3）：
①雾化吸入 Bip-FK9 可显著清除肺内细菌；
②10 天生存率达 84%，远高于万古霉素组（46%）；
③肺部组织结构恢复良好，炎症细胞浸润减少；
④无体重下降、无明显免疫反应、无主要器官毒性。
此外，Bip-FK9 在肺组织和血浆中均表现出良好的稳定性，且在肺中滞留时间长达 4 小时以上。

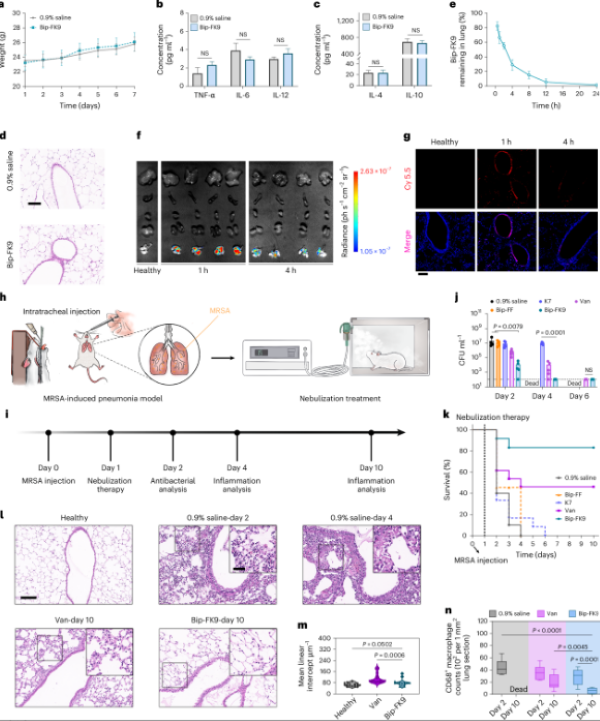

图3 Bip-FK9 的体内生物安全性评估及在致死性 MRSA
感染模型体内的抗感染活性
三、总结
本研究通过模块化自组装肽设计，成功开发出一种新型抗菌材料 Bip-FK9。该分子利用联ben基团-二苯丙氨酸-阳离子最小肽三段式结构，在MRSA膜上选择性识别磷脂酰甘油（PG），并原位自组装形成纳米纤维，通过物理破坏膜完整性杀灭细菌，同时不诱导耐药性。体内外实验证实其高效、低毒、可回收，在致死性肺炎模型中显著提高生存率并修复肺组织。
该工作不仅为抗耐药菌感染提供了极具潜力的候选药物，也为自组装多肽材料在抗菌领域的应用开辟了新方向，尤其适用于肺部感染、生物膜相关疾病等难治性感染的治疗。
